a) \(1\Omega\), b) \(4A,\) c) \(R_7:\:(16/3)W,\:R_6,R_5:\:(4/3)W\) d) \(,\) e) \(0W\) f) увеличится.
1. Электрическая цепь (см. рисунок) содержит источник напряжения \(\varepsilon=18V,\) с внутренним сопротивлением \( \:r=3\Omega,\) резисторы \( R_1=6\Omega,\:R_2\) и ключ \(S\).
a) Ключ \(S\) разомкнут. Какая мощность выделяется на резисторе \(R_1\)?
b) Найдите КПД цепи при разомкнутом ключе \(S\).
c) Какая энергия выделяется в источнике при протекании тока за \(100\) секунд?
d) Замыкают ключ. Мощность, которая выделяется во внешней цепи не изменяется. Найдите сопротивление \(R_2\).
e) Чему равен ток, протекающий через батарею при замкнутом ключе?
f) Найдите КПД цепи при замкнутом ключе.
2. Электрические цепи 1 и 2 (см. рисунки) содержат одинаковые источники напряжения \(\varepsilon,\) с внутренним сопротивлением \( \:r,\) по три одинаковые лампочки с маркировкой \(3V,\:2W\), реостаты \(R_1\) и \(R_2\) и идеальные амперметры и вольтметры.
a) Чему равно сопротивление лампочек?
b) Реостаты настраивают так, что лампочки горят в соответствии с маркировкой. Чему равны показания амперметров в обоих цепях?
c) Вычислите сопротивления реостатов, если известны показания вольтметров: \(V_1=28/3V, V_2=4V.\)
d) Найдите отношение мощностей источников токов для данных цепей.
e) Найдите отношение мощностей, выделяемых во внешних цепях.
f) Найдите отношение КПД данных цепей.

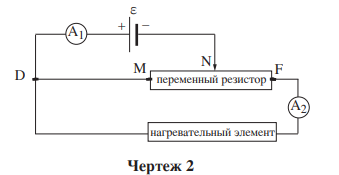

3. Электрическая цепь (см. рисунок) содержит идеальный источник напряжения \(\varepsilon=220V,\) реостат с максимальным сопротивлением \( R=22\Omega,\) нагревательный элемент с сопротивлением \( R_Q=22\Omega\) и два амперметра.
a) Как изменяются показания амперметров при перемещении ползунка \(N\) в стороу точки \(F?\)
b) На реостате установили сопротивление \(R=11 \Omega\). Вычислите силу тока в нагревательном элементе и мощность выделяющуюся на нем.
c) Вычислите КПД цепи. Считайте потерями мощность, которая выделяется на реостате.
d) В данную цепь добавили проводник \(DM\). Сравните показания амперметров
e) Найдите КПД цепи, при условии, что сопротивление реостата на участке \(NF\) равно \(R=11\Omega\)
f) Как будет меняться мощность, выделяющаяся на нагревательном элементе, при перемещении ползунка \(N\) в стороу точки \(M\)?
g) Как будет меняться КПД цепи при перемещении ползунка \(N\) в стороу точки \(M\)?
4) Дан источник напряжения \(\varepsilon,\:r\) и набор различных сопротивлений.
a) Два сопротивления \(R_1=2\Omega,\:R_2=0.5\Omega\) подключают к источнику напряжения \(\varepsilon,\:r\) сначала последовательно, потом параллельно. В обоих случаях во внешней цепи выделяется одинаковая мощность. Чему равно внутреннее сопротивление источника?
b) К источнику напряжения подключают сопротивление \(R_3=3\Omega,\) затем его заменяют на сопротивление \(R_4=(1/3)\Omega.\) В обоих сопротивлениях выделяется одинаковая мощность \(P=3W.\) Найдите силу тока при коротком замыкании.

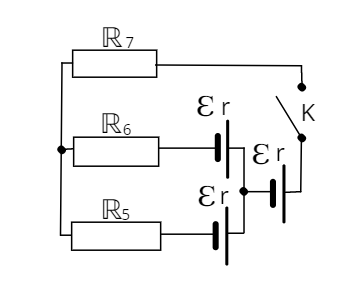

с) Электрическая цепь (см. рисунок) содержит три одинаковых источника напряжения \(\varepsilon=4V,\:r=1\Omega,\) три одинаковых резистора \(R_5=R_6=R_7=3\Omega\) и ключ \(K.\) Найдите мощность, которая выделяется на каждом из сопротивлений \(R_5,\:R_6,\:R_7\) при замкнутом ключе \(K.\)
d) Если к сопротивлению \(R_5\) подключить параллельно еще одно такое же сопротивление, как изменится мощность, выделяющаяся на сопротивлении \(R_7?\)
f) Чему равна мощность, которая выделяется на каждом из сопротивлений \(R_5,\:R_6\) при разомкнутом ключе \(K?\)
‹ ›
